Fag lagerhus SES216-L

Fag lagerhus SES510-608-L

Varenummer:

Plummer block housing

Split plummer block housing for various bearing designs. The SNV series will be replaced by the new SES series in 2022.

Plummer block housing

Split plummer block housing for various bearing designs. The SNV series will be replaced by the new SES series in 2022.

1 795,-
2 244,-
  • (1 436,- eks.mva.) pr. stk.
  • Lagerbeholdning: 2

Beregn frakt

Spesifikasjoner

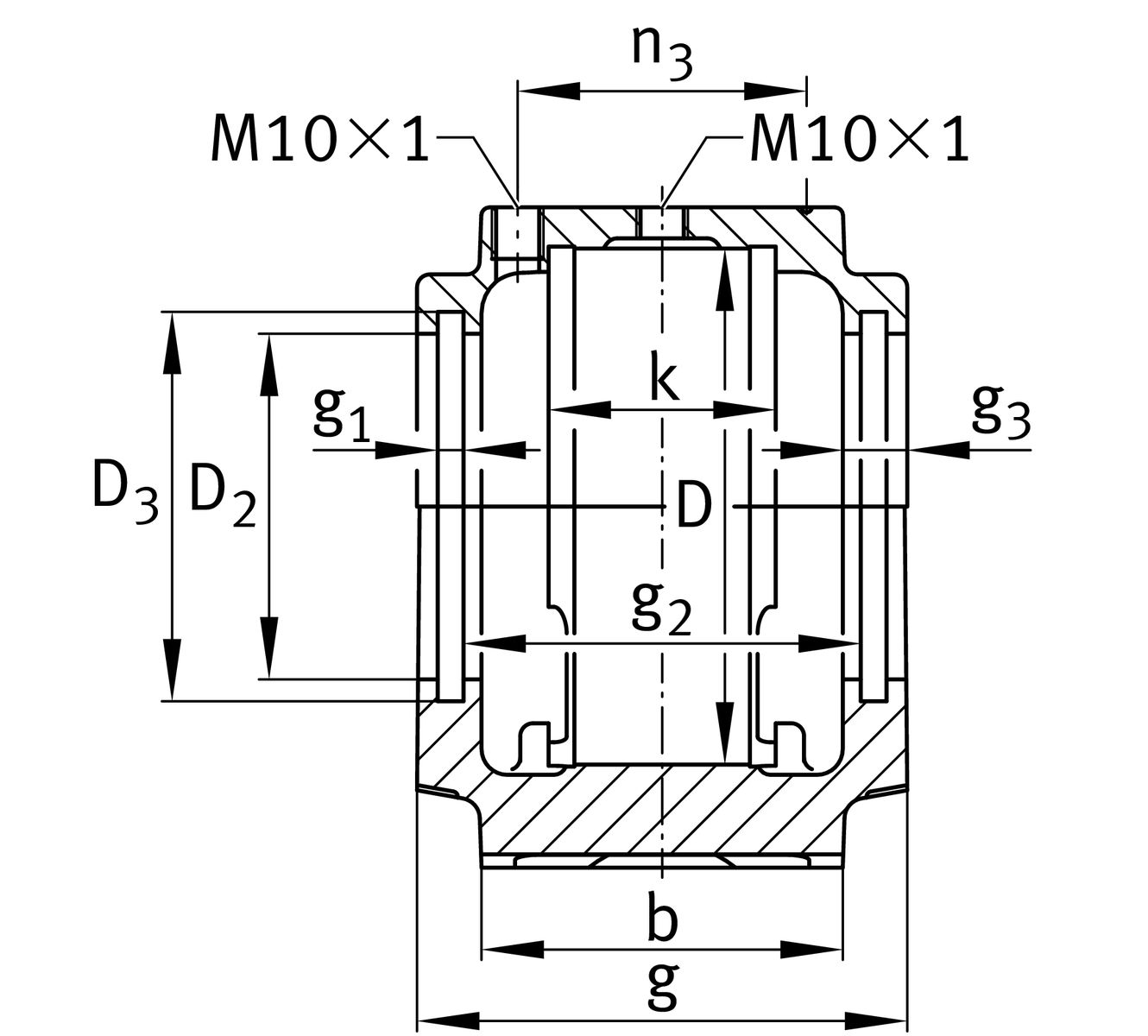

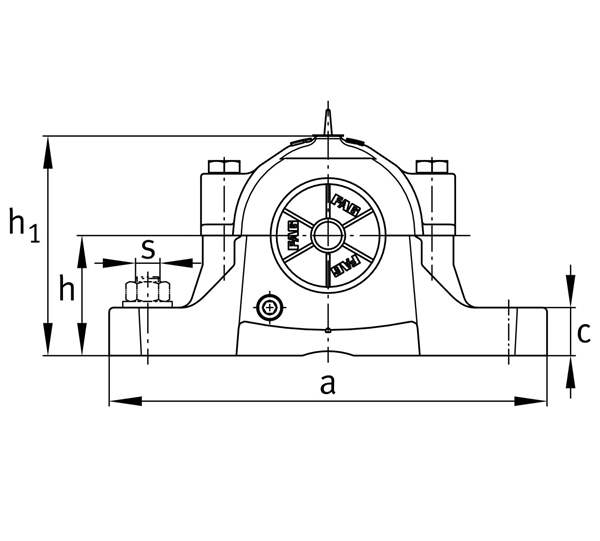

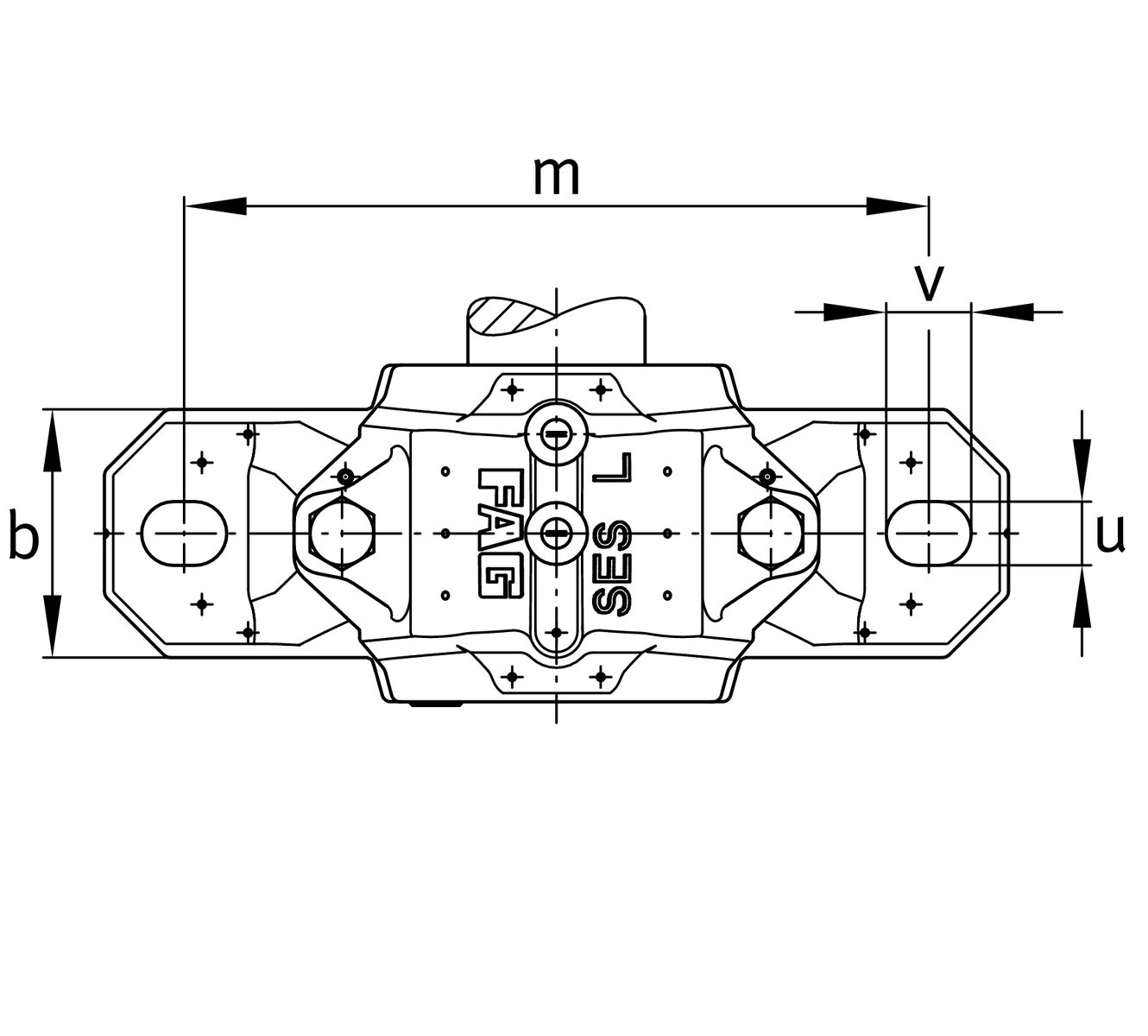

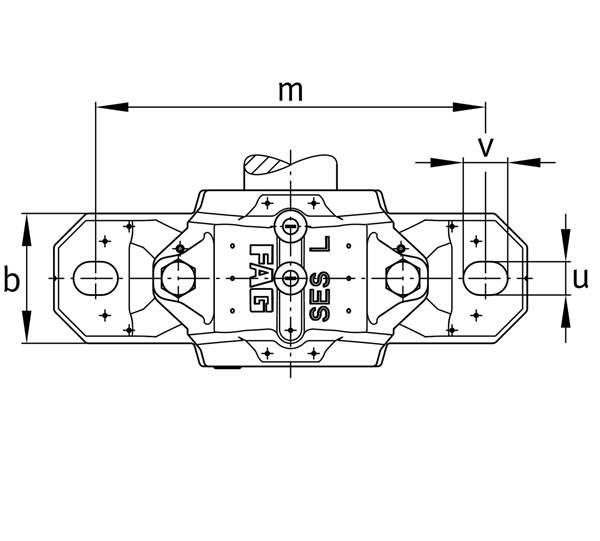

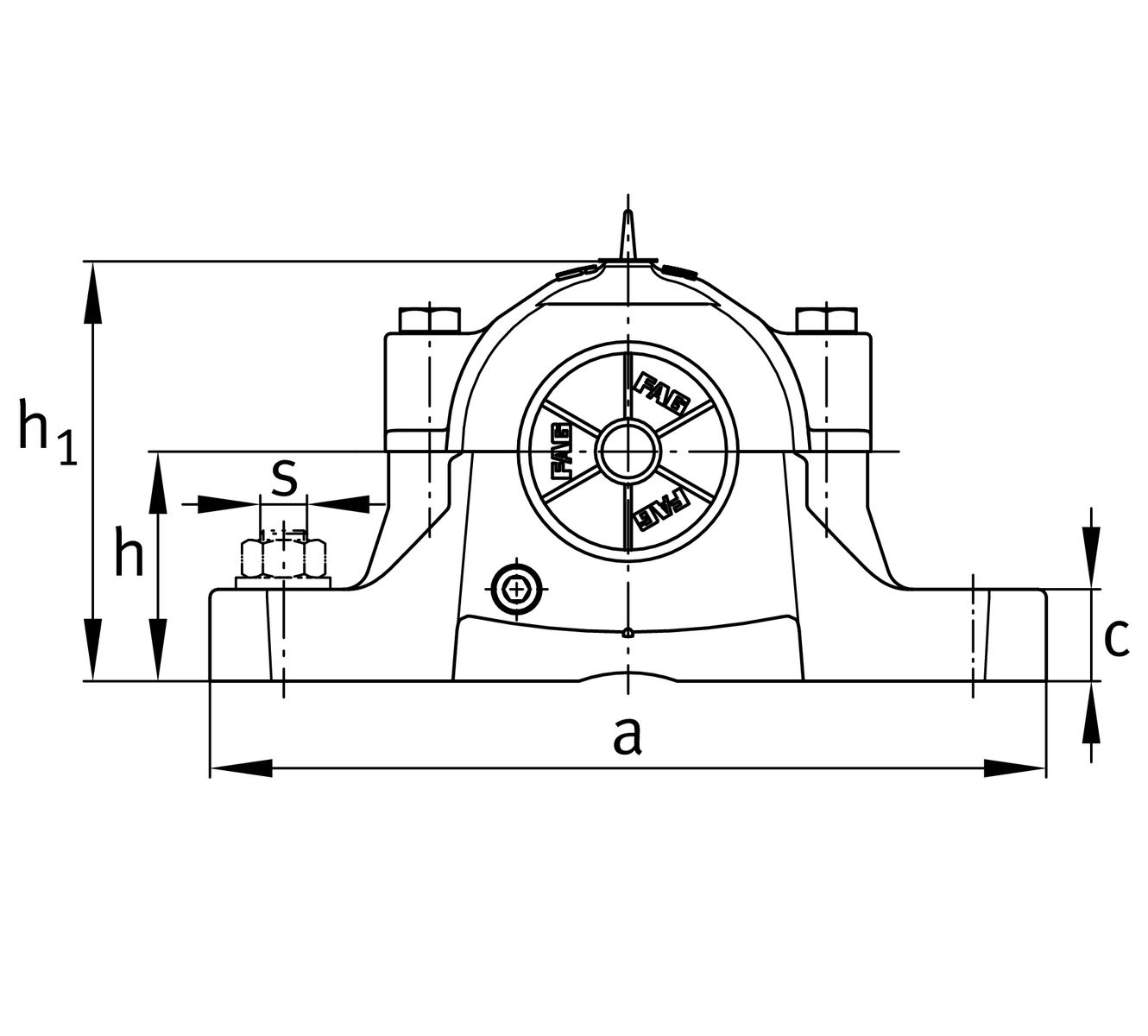

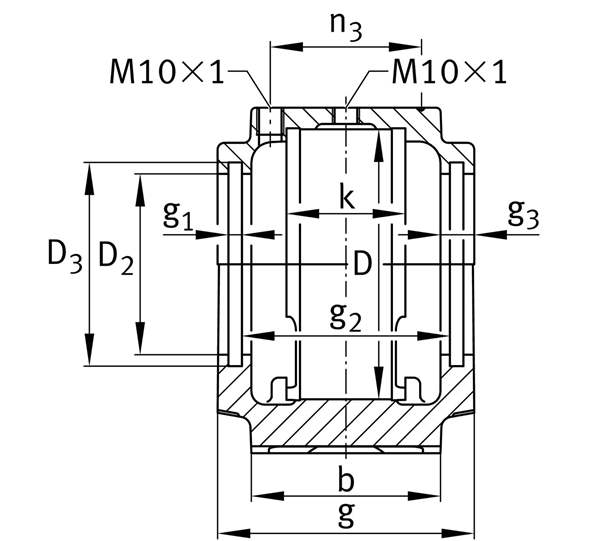

Dimensions
b
60 mm
 Width base
c
25 mm
 Height base
h
60 mm
 Base to shaft centerline height
m
170 mm
 Distance fixing bore
s
12,7 mm
 Screw size
s
M12
 Size of fixing screws
u
15 mm
 Width slot
v
20 mm
 Length slot
D2
62 mm
 Diameter sealing
D3
70,5 mm
 Diameter sealing groove
D5
68,7 mm
 Outside diameter sealing labyrinth
g1
5 mm
 Width sealing groove
g2
72 mm
 Distance sealing
g3
12 mm
 Wall thickness
g4
34 mm
 Distance oil lubricatian

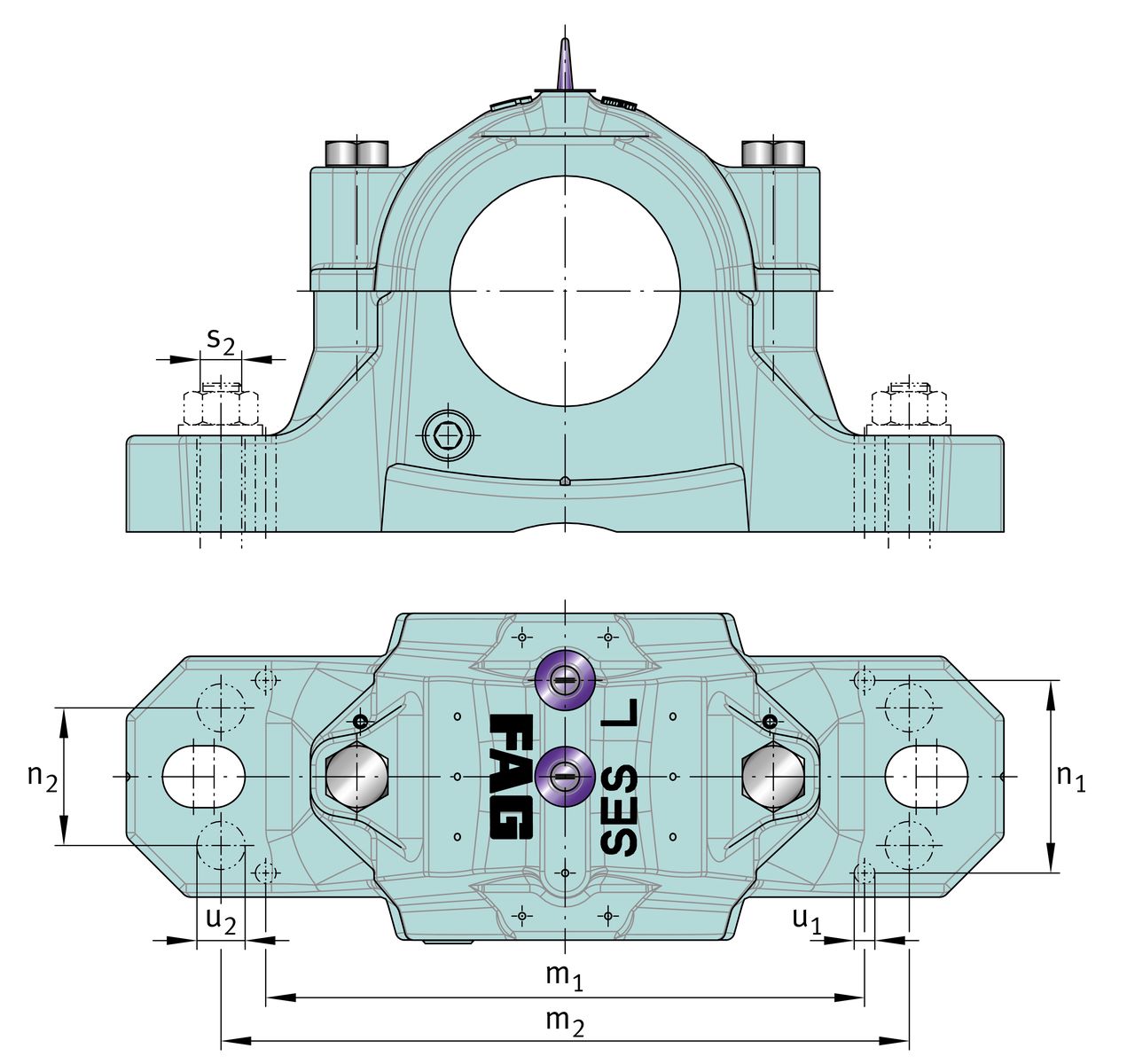

m1
140 mm
 Distance holes aligned pins m1
n3
54 mm
 Distance lubrication
n4
76 mm
 Distance lubriaction sealing
u1
6 mm
 Bore diameter u1
u2
11 mm
 Bore diameter u2

Tekniske data

Enhet Verdi
Outside diameter bearing (D) 90 mm
Length base (a) 205 mm
Height (h1) 113 mm
Width housing body (g) 90 mm
Width bearing seat (K) 41 mm
Weight 3,27 kg
Width base (b) 60 mm
Height base (c) 25 mm
Base to shaft centerline height (h) 60 mm
Distance fixing bore (m) 170 mm
Screw size (s) 12,7 mm
Size of fixing screws (s) M12
Width slot (u) 15 mm
Length slot (v) 20 mm
Diameter sealing (D2) 62 mm
Diameter sealing groove (D3) 70,5 mm
Outside diameter sealing labyrinth (D5) 68,7 mm
Width sealing groove (g1) 5 mm
Distance sealing (g2) 72 mm
Wall thickness (g3) 12 mm
Distance oil lubricatian (g4) 34 mm
Distance holes aligned pins m1 (m1) 140 mm
Distance lubrication (n3) 54 mm
Distance lubriaction sealing (n4) 76 mm
Bore diameter u1 (u1) 6 mm
Bore diameter u2 (u2) 11 mm

Varianter

Swipe

Produktnr. Outside diameter bearing (D) Length base (a) Height (h1) Width housing body (g) Width bearing seat (K) Beholdning Pris per stk Hent alle Antall Kjøp
SES 211-L 100 mm 255 mm 128 mm 95 mm 44 mm
Hent pris og lager
SES 213-L 120 mm 275 mm 150 mm 110 mm 51 mm
Hent pris og lager
SES 215-L 130 mm 280 mm 156 mm 115 mm 56 mm
Hent pris og lager
SES 216-L 140 mm 315 mm 177 mm 120 mm 58 mm
Hent pris og lager
SES 506-605-L 62 mm 185 mm 89 mm 77 mm 32 mm
Hent pris og lager
SES 507-606-L 72 mm 185 mm 93 mm 82 mm 34 mm
Hent pris og lager
SES 508-607-L 80 mm 205 mm 108 mm 85 mm 39 mm
Hent pris og lager
SES 509-L 85 mm 205 mm 109 mm 85 mm 30 mm
Hent pris og lager
SES 510-608-L 90 mm 205 mm 113 mm 90 mm 41 mm
Hent pris og lager
SES 511-609-L 100 mm 255 mm 128 mm 95 mm 44 mm
Hent pris og lager
SES 512-610-L 110 mm 255 mm 134 mm 105 mm 48 mm
Hent pris og lager
SES 513-611-L 120 mm 275 mm 150 mm 110 mm 51 mm
Hent pris og lager
SES 515-612-L 130 mm 280 mm 156 mm 115 mm 56 mm
Hent pris og lager
SES 516-613-L 140 mm 315 mm 177 mm 120 mm 58 mm
Hent pris og lager
SES 517-L 150 mm 320 mm 183 mm 125 mm 61 mm
Hent pris og lager
SES 518-615-L 160 mm 345 mm 194 mm 140 mm 65 mm
Hent pris og lager
SES 519-616-L 170 mm 345 mm 212 mm 145 mm 68 mm
Hent pris og lager
SES 520-617-L 180 mm 380 mm 218 mm 160 mm 70 mm
Hent pris og lager
SES 522-619-L 200 mm 410 mm 242 mm 175 mm 80 mm
Hent pris og lager
SES 524-620-L 215 mm 410 mm 271 mm 185 mm 86 mm
Hent pris og lager
SES 528-L 250 mm 500 mm 302 mm 205 mm 98 mm
Hent pris og lager
