FRS 05 - Føringsring

Produktgruppe: Styreelementer
Profil no.: 05
Modell: 45
Materiale: HG 00 0301

Bruksområde

Maksimal overflatetrykk (N/mm2): ≤ 350
Temperatur (°C): -50 til +130
Løpehastighet (m/s): ≤ 1

Medie

Hydrauliske oljer iht. DIN 51524 del 1-3, smøreoljer, mineraloljebaserte smørefett. Hydrauliske væsker HFA, HFB, HFC iht. VDMA 24317.

Funksjon

FR 05 føringsringer er laget av harde stoffmaterialer, tjener til å styre stempel eller stang. De hindrer metallisk kontakt av maskindelene, og absorberer tverrkraften som oppstår. Brukes først og fremst i mobil hydraulikk og tung hydraulikk, da de er meget godt egnet for høyere overflatetrykk.

Det er et fenolharpiksbundet kunstfiberlaminert stoff med innebygget PTFE. Dette materialet utviser svært høy bæreevne og enestående glideegenskaper. Materialet gjennomgår ingen hevelse, og vannabsorpsjon er ubetydelig. Føringsringer er enklere å montere enn føringsbånd, og anbefales.

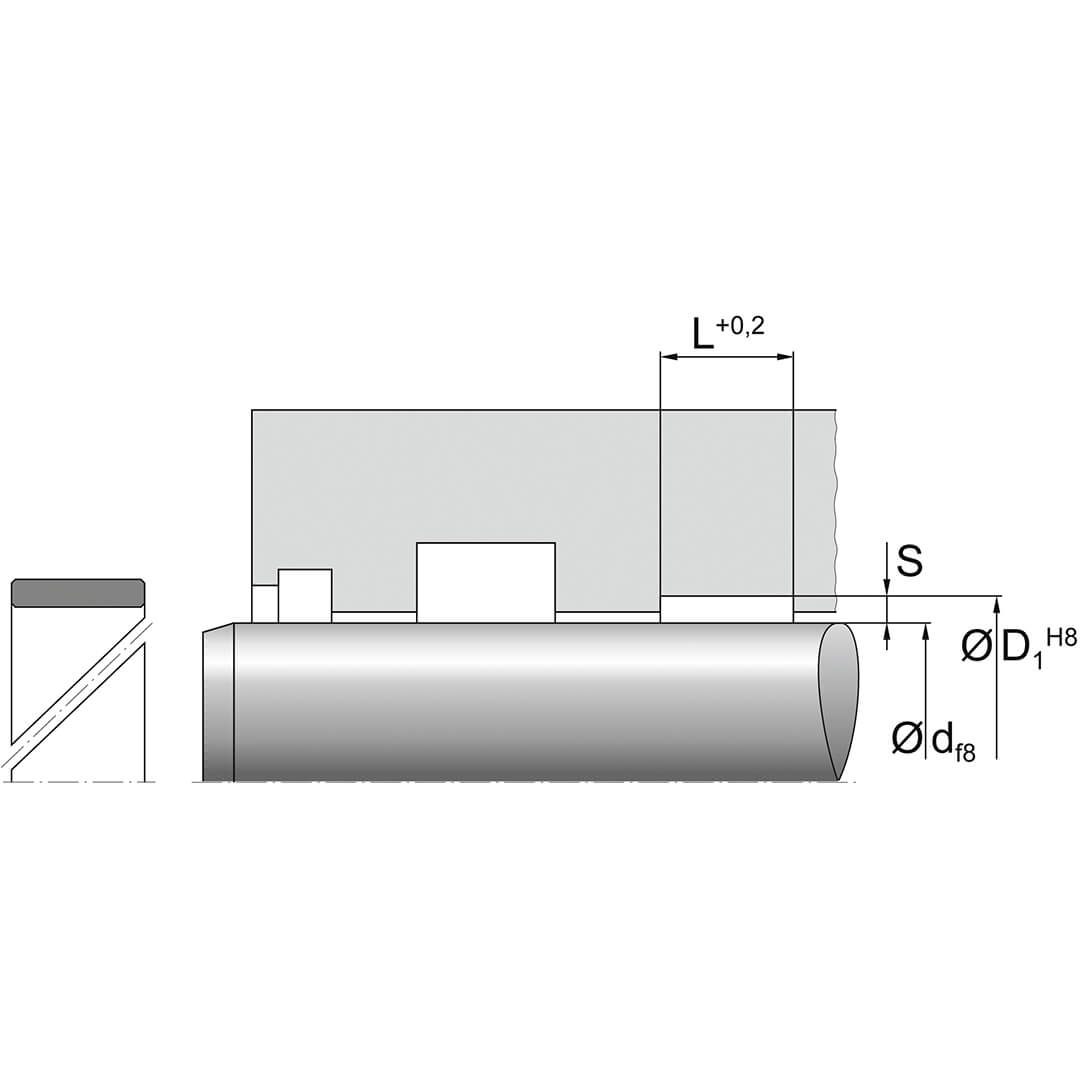

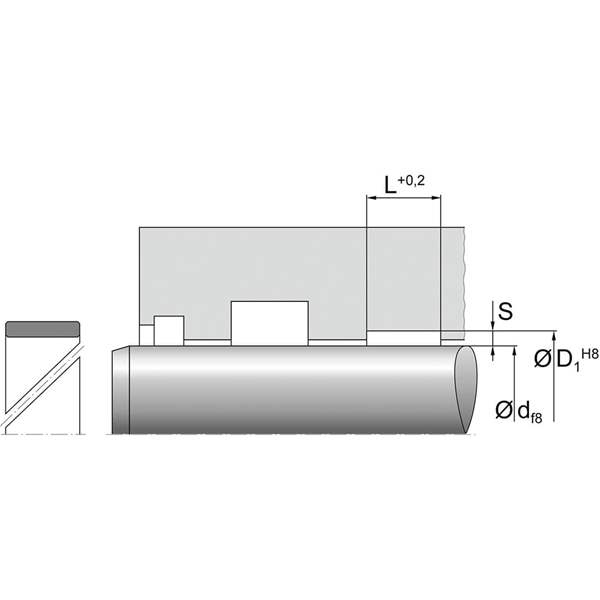

Installasjon

Dreide føringsringer er slisset og kan monteres i lukkede monteringsspor.

Bemerk

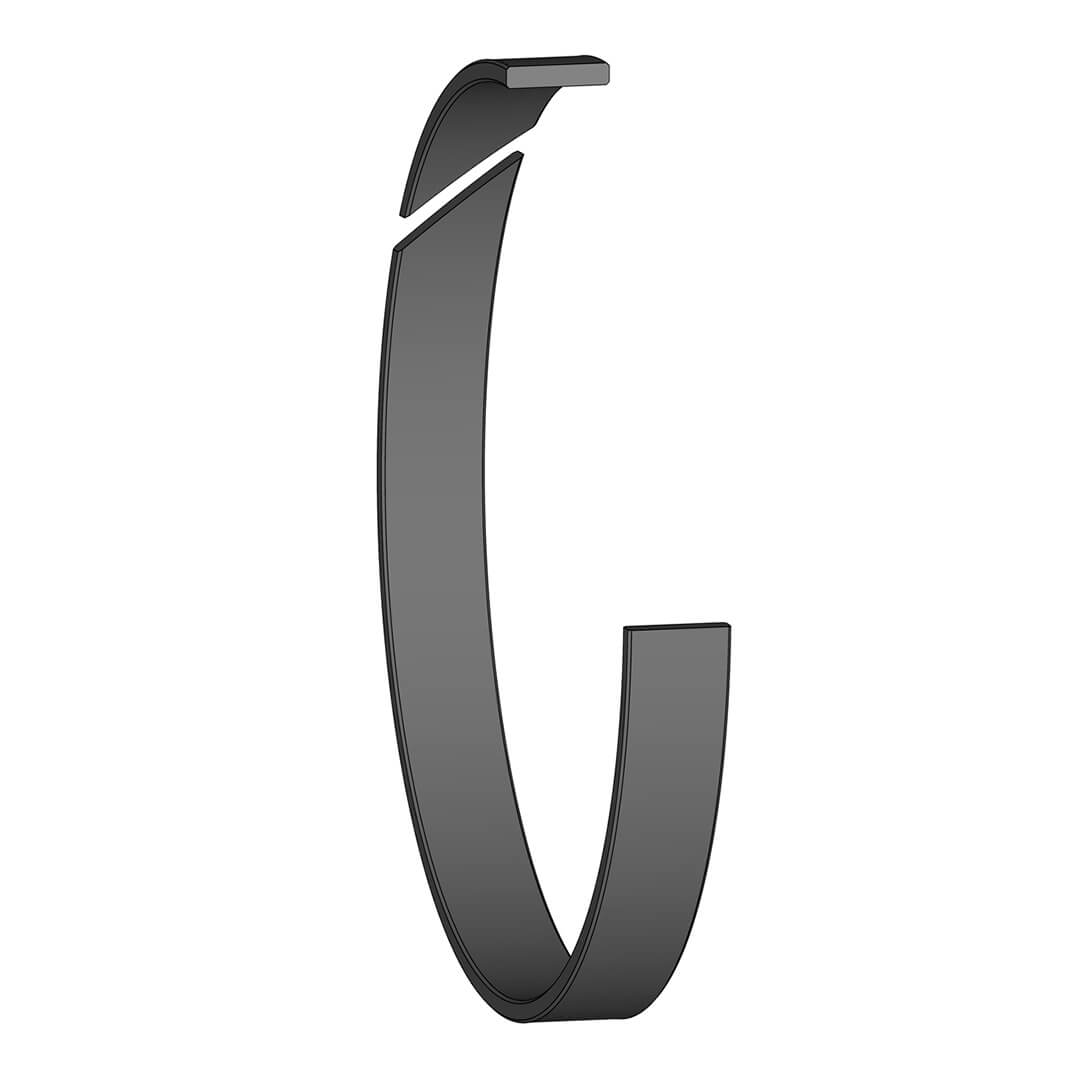

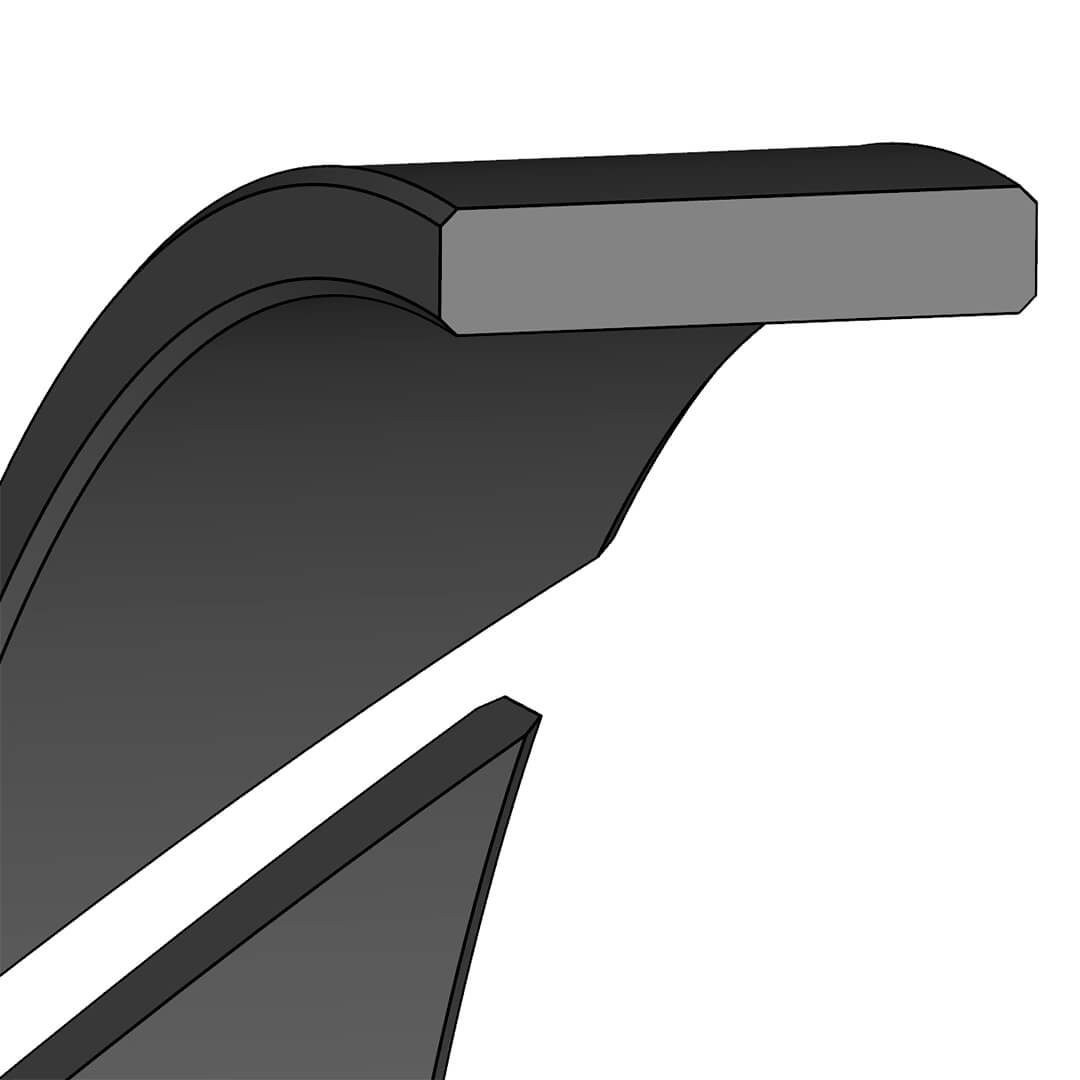

Standard føringsringer leveres med et 45° diagonalt snitt i en blanding av fenolharpiksimpregnert syntetisk fiberstoff med PTFE-inkludering. Avfaset på begge sider slik at de kan brukes både som stempel og stangføring.
