FRK Føringsring 1m/s -50/130°C

Beskrivelse
Produktgruppe: Styringselementer
Design: Stempelstyringsring
Profil nr .: 05
Modell: 45
Materiale: HG 00 0301

Driftsbegrensninger
Maks. overflatetrykk (N / mm2): ≤ 350
Temperatur (° C): -50 til +130 Kjørhastighet
(m / s): ≤ 1

Media
Hydrauliske oljer iht. til DIN 51524 Del 1 - 3, smøreoljer, mineraloljebaserte smørefett, svært ubrennbare hydrauliske væsker HFA, HFB, HFC acc. til VDMA 24317

Funksjon
FRK 05 guide elementer laget av hardt stoff materialer tjener til å lede stempler. De forhindrer metallkontakt av maskindelene og absorberer den tverrgående kraften som oppstår. Ringe av hardt stoffmateriale brukes hovedsakelig i mobil hydraulikk og tung hydraulikk, da de er svært velegnet for høyere overflatetrykk. En økt glidevennlighet som resulterer i en forbedring av spalt-slip-effekten oppnås ved å inkludere PTFE i forbindelsen. Guide ringer er enklere å installere enn guide strips og anbefales derfor av oss.

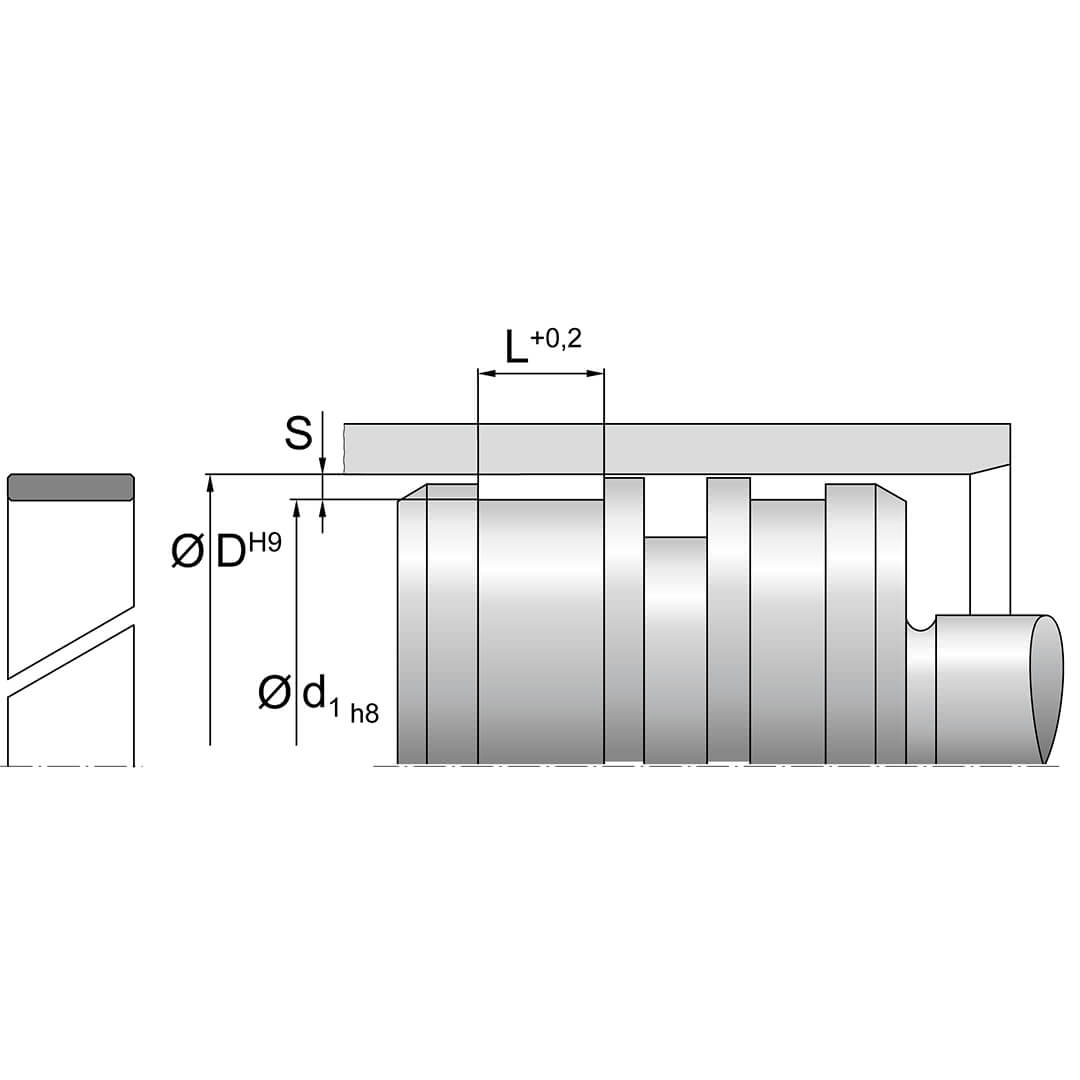

Installasjon

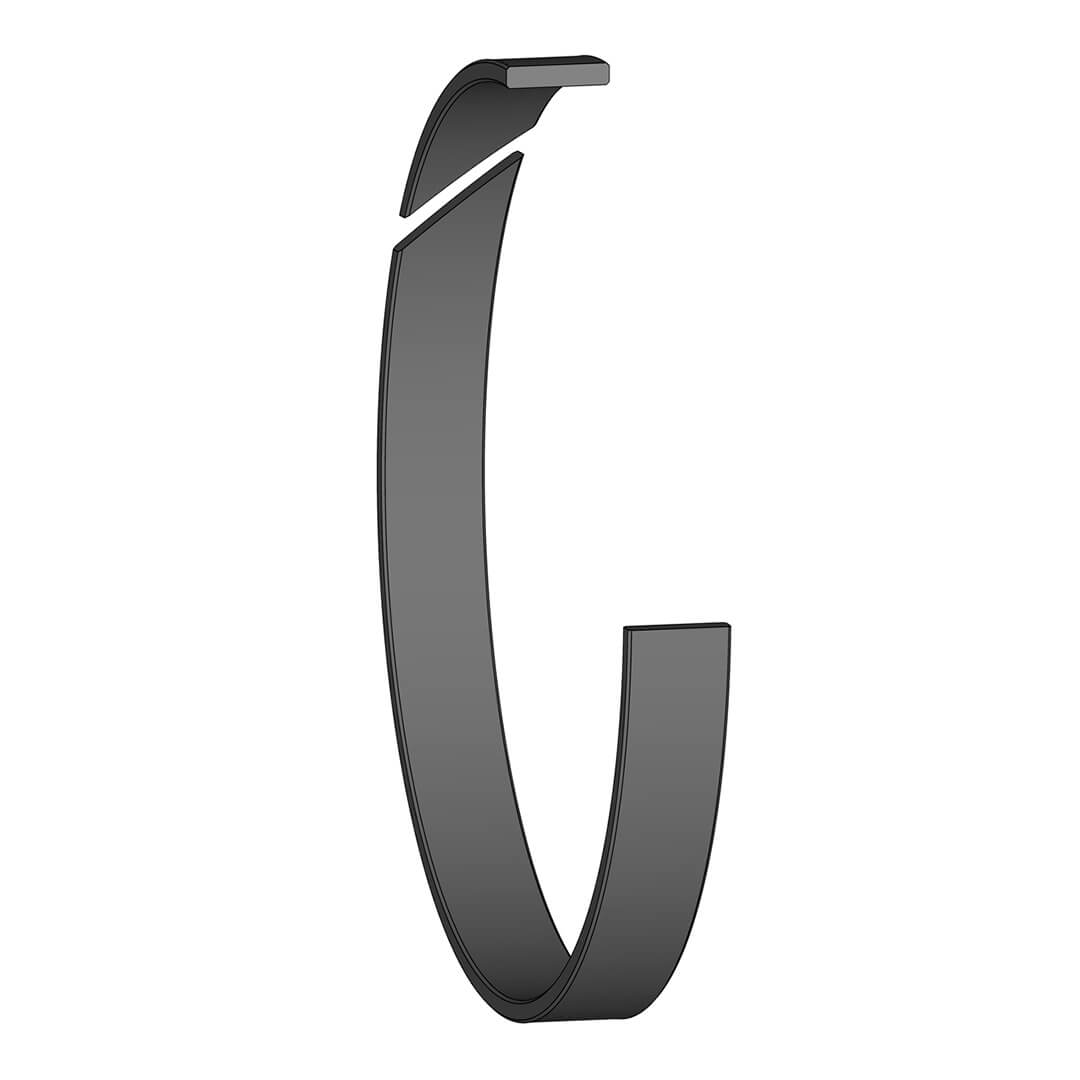

Vendte styringsringer av hardt stoff er spalt og kan installeres i lukkede installasjonsspor. Det finnes tre forskjellige skjære typer: 45 °, 90 °, ST.
45 ° = for bedre pressekraftfordeling og for å lette installasjonen
90 ° = enkelt kutt
ST = for svingete bevegelser
De dreide chamfers støtter installasjonen av komplett stempel.

Merknader

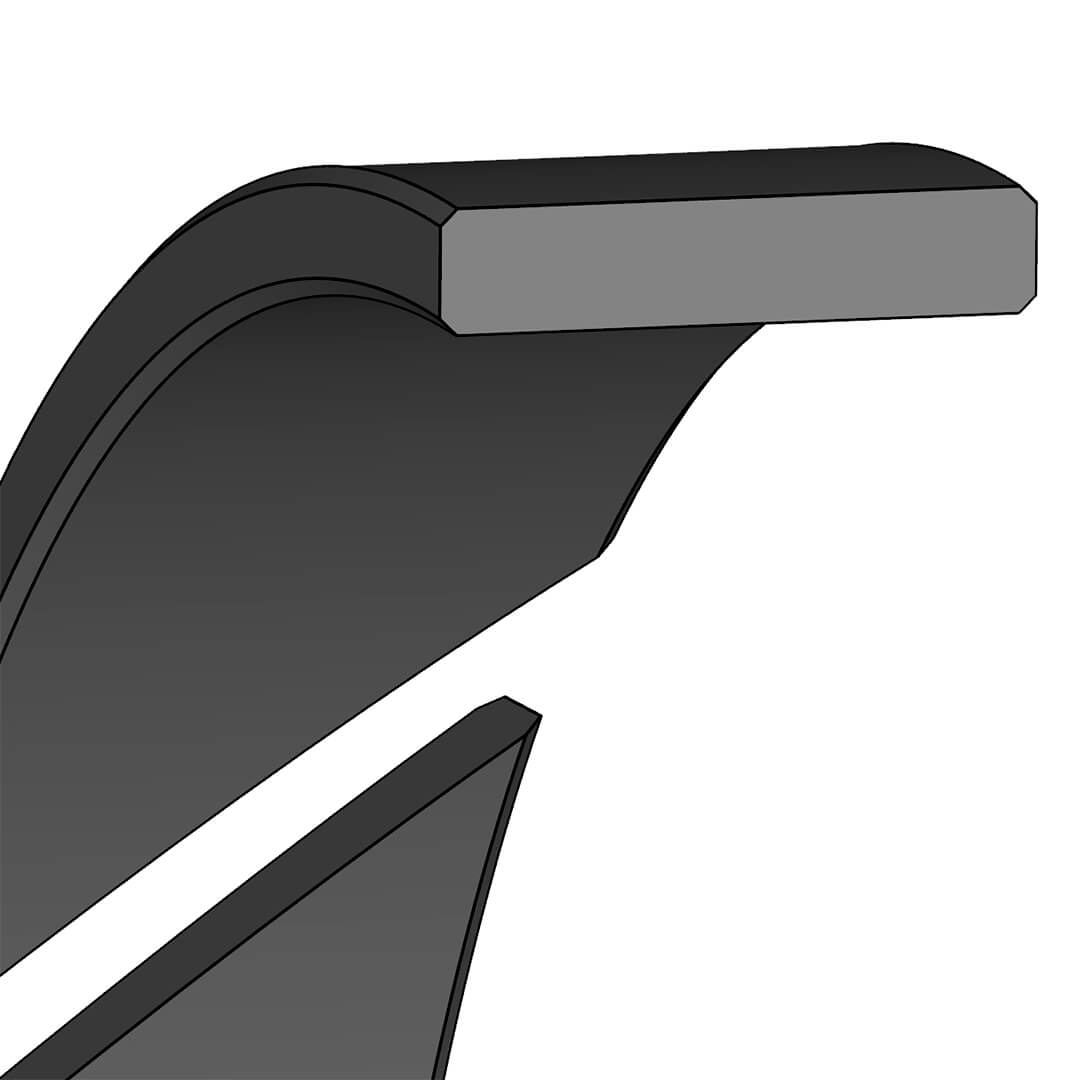

Standardringene leveres med et 45 ° diagonalt kutt og i en sammensetning av fenolharpiksimpregnert syntetisk fiberduk med PTFE-inneslutning.
Guide ringer laget av hardt stoff er avfaset på begge sider slik at de kan brukes i både stempel og stangområder.
